그만큼파이프 펌프원심펌프의 범주에 속합니다. 수직형 구조의 단단 원심펌프입니다. 물 입구와 출구의 배치 디자인이 상대적으로 특별하기 때문에 모두 동일한 직선 상에 위치하며 입구와 출구 직경이 동일합니다. 전체적인 표현은 파이프의 단면과 유사합니다. 또한, 송수관의 어느 위치에나 설치할 수 있어 파이프펌프라 불린다.
1. 흡입 단계: 모터가 시동되면 임펠러가 회전하기 시작합니다. 임펠러 내부의 공기가 강제로 이동하여 부압이 발생하여 임펠러 내의 액체가파이프 펌프펌프 본체로 흡입됩니다.
2. 푸시 단계: 임펠러가 회전하면 액체가 펌프 본체의 출구로 밀려납니다. 이 과정에서 임펠러의 회전 속도와 기하학적 모양은 액체의 유속과 압력에 영향을 미칩니다.
3. 펌프 본체 및 파이프라인: 액체는 펌프 본체에서 파이프라인으로 흐르고 파이프라인을 따라 대상 위치로 이송됩니다. 직경, 길이, 재료 등 파이프라인의 특성은 액체 운송의 효율성과 성능에 영향을 미칩니다.

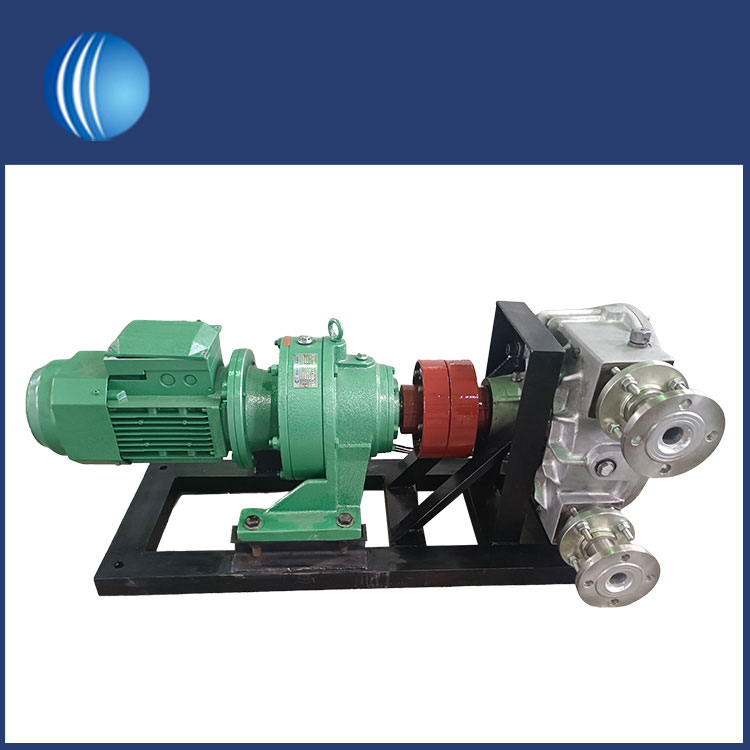

| 호스 펌프 | 튜브 펌프 |
|---|---|
| 고압 - 최대 16bar에서 작동 가능 | 저압 - 최대 4bar에서 작동 가능 |
| 일반적으로 신발을 사용합니다. | 일반적으로 건식 슬리브가 있으며 강화되지 않은 압출 튜브가 있는 롤러를 사용합니다. |
| 슬리브에는 윤활제가 충진되어 펌프 튜브의 외부 마모를 방지하고 방열에 도움을 줍니다. | 롤러를 사용하여 튜브를 압착합니다. |
| 일반적으로 "호스"라고 불리는 매우 두꺼운 벽을 가진 강화 튜브를 사용합니다. | 180도 간격으로 최소 2개의 롤러가 있고 최대 8개 또는 12개의 롤러가 있습니다. |
| 주어진 내경에 대해 호스의 외경은 롤러 펌프 튜브의 외경보다 훨씬 큽니다. | 롤러가 많을수록 출구에서 펌핑되는 유체의 주파수가 증가하고 맥동 진폭이 감소합니다. |
| 호스를 막는 데 필요한 힘은 튜브보다 훨씬 큽니다. | 폐색 증가로 인해 더 많은 롤러가 튜브 수명을 단축시킵니다. |
(1) 펌프장의 설계 유량, 설계 수두 및 급수 및 배수 요구 사항을 서로 다른 시간에 충족해야 합니다.
(2) 평균 수두에서 파이프라인 펌프는 고효율 영역에서 작동해야 합니다. 가장 높은 수두와 가장 낮은 수두에서 파이프라인 펌프는 파이프라인 펌프의 고효율 구역을 벗어나지 않고도 안전하고 안정적으로 작동할 수 있어야 합니다. 설계 표준의 다양한 작업 조건에서 파이프라인 펌프 장치는 캐비테이션, 진동, 과부하 및 기타 현상을 경험해서는 안 됩니다.
(3) 성능이 좋고, 고효율 영역이 넓으며, 펌프장 수두 및 유량 변화에 적응할 수 있는 펌프 유형을 선택해야 합니다. 국가에서 권장하는 일련의 제품에 우선순위가 주어져야 합니다. 일련의 제품이 요구 사항을 충족할 수 없는 경우 규정된 절차에 따라 신제품을 개발하고 시험 생산할 수 있습니다. 수두 변화가 큰 펌프장의 경우 가파른 H-Q 곡선을 가진 파이프라인 펌프를 선택해야 합니다. 유량 변화가 큰 펌프장의 경우 평평한 H-Q 곡선을 가진 파이프라인 펌프를 선택해야 합니다.
(4) 모델 및 수량파이프라인 펌프선정된 펌프장은 펌프장의 건설비(설비비와 토목투자의 합계)를 절감하고 건설, 운영, 유지관리가 용이해야 한다.
(5) 캐스케이드 펌프장의 경우, 파이프라인 펌프의 모델과 수는 상부와 하부 펌프장 사이의 흐름 조정 요구 사항을 보장해야 하며, 부적절한 흐름 조정으로 인해 하부 펌프장의 유량이 부족하거나 과도하여 발생하는 물 포기를 피하거나 줄이도록 노력해야 합니다.
(6) 임펠러 직경이 1600mm를 초과하는 축류 펌프 및 혼합 흐름 펌프의 경우 설치 모델 테스트 데이터가 있어야 합니다. 흐름 구성 요소 프로필이 크게 변경되면 설치 모델 테스트를 반복해야 합니다.
(7) 종합적인 물 보전 개발의 특성을 최대한 고려합니다.
